Valvole a 2 Vie in Esecuzione ANSI/ASME Classe 150/300/600 LBS Filettate
Descrizione
| Estremità filettate • Manovra a leva manuale • Attuatori disponibili su richiesta per tutti i modelli |
Download PDF

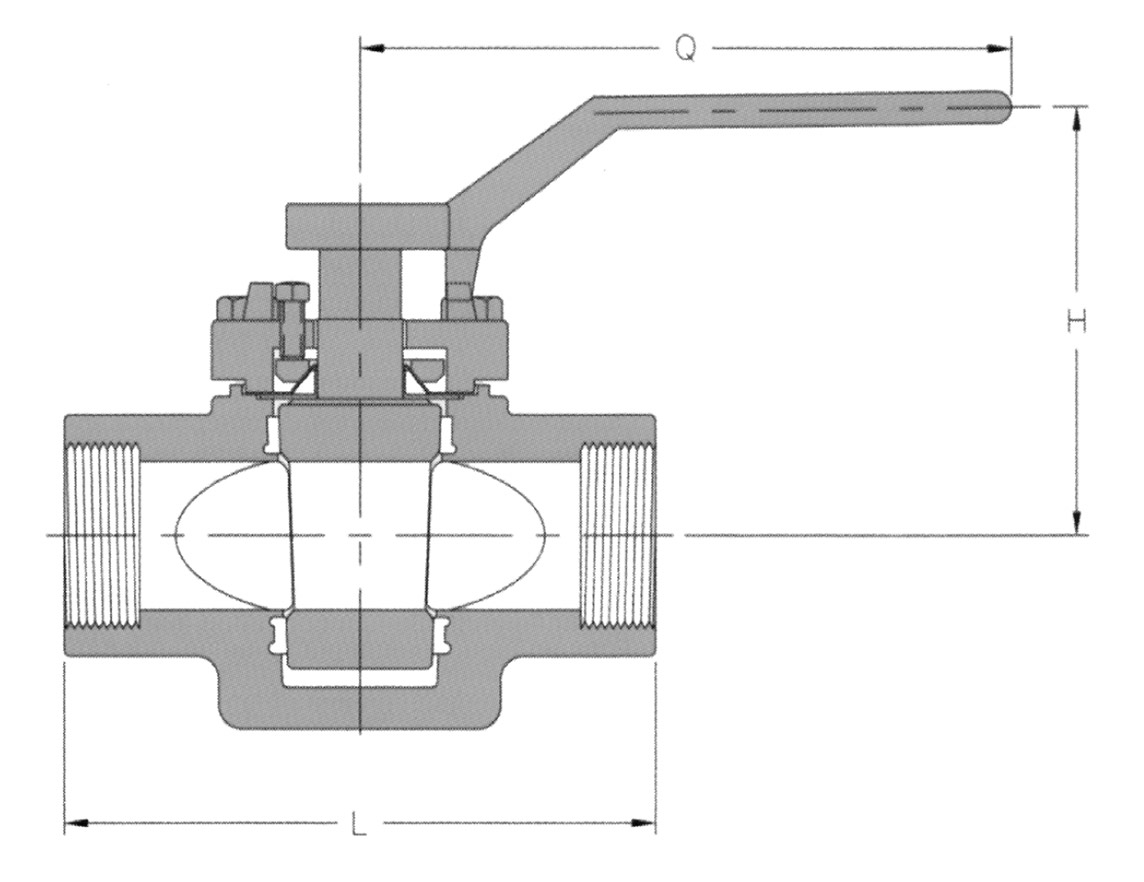

Dimensioni
Dimensioni conformi a ANSI B16.11 E = spazio richiesto per il rifacimento della boccola misurato come distanza dall’asse|
Dimensioni |
L |
H |
Q |
Peso |
E |
|||||
|
in |
mm |
in |
mm |
in |
mm |
kg |
lbs |
in |
mm |
|
|
1/2” |
3.93 |
100.00 |
3.38 |
85.90 |
8.00 |
203.00 |
2 |
4.4 |
6.38 |
162.10 |
|
3/4” |
3.93 |
100.00 |
3.38 |
85.50 |
8.00 |
203.00 |
2 |
4.4 |
6.38 |
162.10 |
|
1” |
5.50 |
140.00 |
4.50 |
114.00 |
9.00 |
229.00 |
3 |
6.6 |
8.50 |
215.90 |
|
1 1/2” |
6.30 |
160.00 |
5.31 |
135.00 |
14.25 |
362.00 |
6 |
13.2 |
10.38 |
263.70 |
|
2” |
7.87 |
200.00 |
6.25 |
159.00 |
16.50 |
419.00 |
10 |
22.0 |
12.25 |
311.20 |
|
2 1/2” |
7.87 |
200.00 |
6.56 |
167.00 |
16.50 |
419.00 |
11 |
24.0 |
12.63 |
320.80 |
