Valvole a Maschio a Passaggio Totale in Esecuzione ANSI/ASME Classe 600 LBS
| Estremità flangiate • Manovra a leva manuale o con riduttore manuale incluso • Attuatori disponibili su richiesta per tutti i modelli |

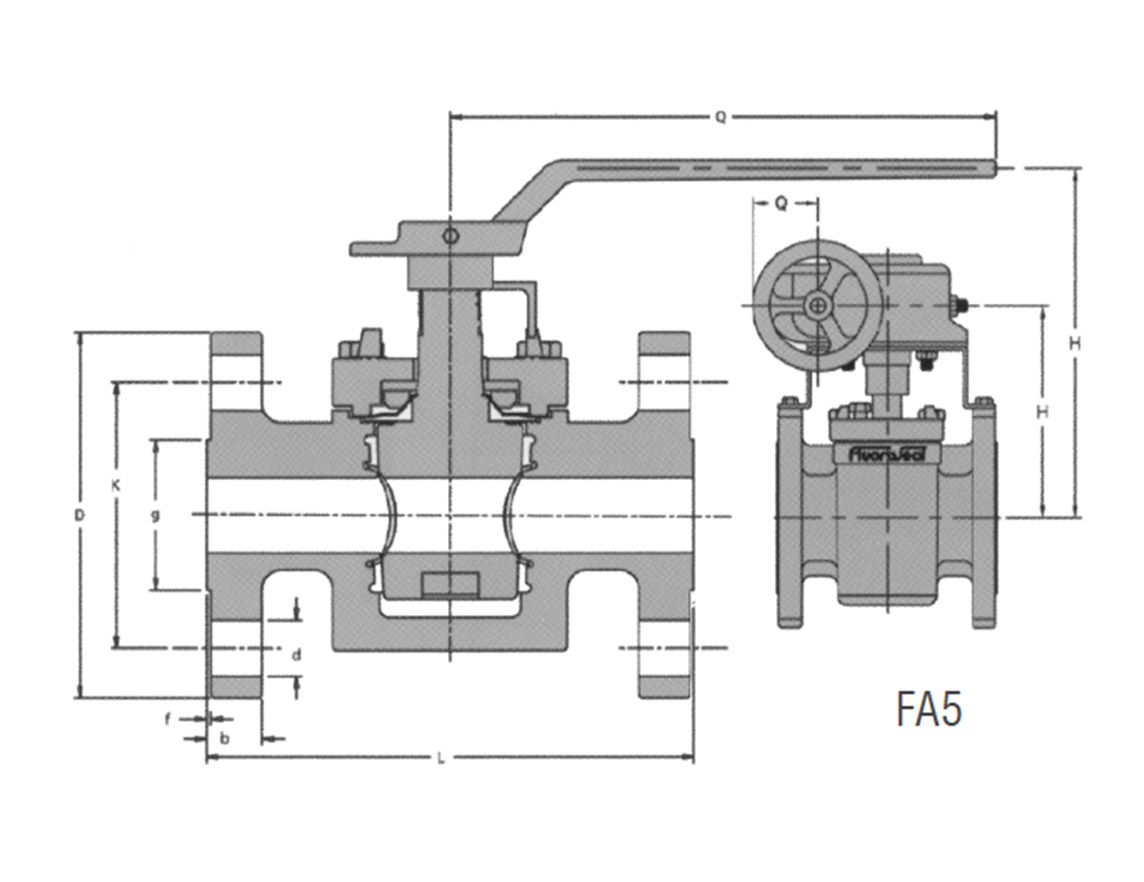

Dimensioni
E = spazio richiesto per il rifacimento della boccola misurato come distanza dall’asse EG = fornite con riduttore manuale incluso N = numero fori Due (2) fori sulla parte superiore delle flange sono dotati di filettatura UNC. Vedi colonna fori UNC.|
Dim. |
L |
H |
D |
K |
g |
b |
f |
d |
Q |
Peso |
E |
N |
Foro UNC |
|||||||||||
|
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
mm |
kg |
lbs |
in |
mm |
# |
||
|
1/2” |
5.50 |
139.70 |
3.38 |
85.90 |
3.75 |
95.30 |
2.62 |
66.50 |
1.38 |
35.10 |
0.56 |
14.20 |
0.06 |
1.52 |
0.62 |
15.70 |
8.00 |
203.00 |
- |
- |
6.38 |
162.10 |
4 |
- |
|
3/4” |
6.00 |
152.40 |
- |
- |
3.75 |
95.30 |
3.25 |
82.60 |
1.69 |
42.90 |
0.62 |
15.70 |
0.06 |
1.52 |
0.75 |
19.10 |
- |
- |
- |
- |
- |
- |
4 |
- |
|
1” |
6.50 |
165.10 |
5.06 |
128.6 |
4.88 |
124.00 |
3.50 |
88.90 |
2.00 |
50.80 |
0.69 |
17.50 |
0.06 |
1.52 |
0.75 |
19.10 |
14.25 |
362.00 |
- |
- |
5.75 |
146.10 |
4 |
- |
|
11/2” |
7.50 |
190.50 |
5.81 |
147.50 |
6.12 |
155.40 |
4.50 |
114.30 |
2.88 |
73.20 |
0.81 |
20.60 |
0.06 |
1.52 |
0.88 |
22.40 |
16.50 |
419.00 |
- |
- |
6.88 |
174.80 |
4 |
- |
|
2” |
8.50 |
215.90 |
9.25 |
235.00 |
6.50 |
165.10 |
5.00 |
127.00 |
3.62 |
91.90 |
0.88 |
22.40 |
0.06 |
1.52 |
0.75 |
19.10 |
23.63 |
600.00 |
- |
- |
7.20 |
182.90 |
8 |
- |
|
3” EG |
11.13 |
282.70 |
9.25 |
235.00 |
8.25 |
209.60 |
6.62 |
168.10 |
5.00 |
127.00 |
1.12 |
28.40 |
0.06 |
1.52 |
0.88 |
22.40 |
23.63 |
600.00 |
- |
- |
7.75 |
196.90 |
8 |
- |
|
4” EG |
12.00 |
304.80 |
11.00 |
279.40 |
10.00 |
254.00 |
8.50 |
215.90 |
6.19 |
157.20 |
1.25 |
31.80 |
0.06 |
1.52 |
1.00 |
25.40 |
9.75 |
248.00 |
- |
- |
10.48 |
266.20 |
8 |
- |
|
6” EG |
22.00 |
558.80 |
- |
- |
12.50 |
317.50 |
11.50 |
292.10 |
8.50 |
215.90 |
1.44 |
36.60 |
0.06 |
1.52 |
1.12 |
28.40 |
- |
- |
- |
- |
13.25 |
336.60 |
12 |
- |
|
8” EG |
27.00 |
685.80 |
17.81 |
452.50 |
15.00 |
381.00 |
13.75 |
349.30 |
10.62 |
269.70 |
1.62 |
41.10 |
0.06 |
1.52 |
1.25 |
31.80 |
13.75 |
349.00 |
- |
- |
17.13 |
435.10 |
12 |
- |
|
10” EG |
31.00 |
787.40 |
14.91 |
378.74 |
20.00 |
508.00 |
17.00 |
431.80 |
12.75 |
323.85 |
2.50 |
63.50 |
0.25 |
6.35 |
1.38 |
35.10 |
9.85 |
250.19 |
- |
- |
21.13 |
536.70 |
16 |
- |
