Compensatori assiali a saldare tipo AW PN2,5

Compensatori assiali a saldare tipo AW PN2,5

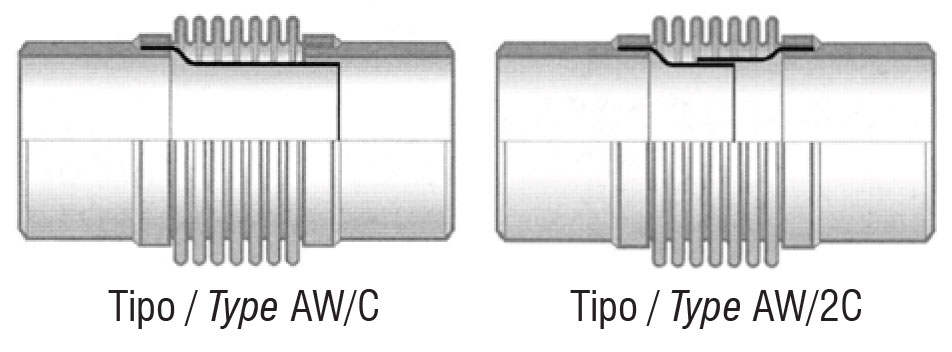

Materiali standard

• Soffietto: ASTM A 240 tp.321
• Manicotti: ASTM A 106 Gr.B

Note
Nella tabella sono riportati i nostri compensatori standard, senza però rappresentare limite di costruzione. Garantiamo i nostri giunti per 1000 cicli.

DN	L mm	D mm	s mm	d mm	De mm	Corsa / movement			Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm2
DN	L mm	D mm	s mm	d mm	De mm	Tot. mm	+ mm	- mm	Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm2
40	195 179 164	48,3	2,6	43,1	72	39 30 25	13 10 9	26 20 16	102 128 171	28
50	208 183 166	60,3	2,9	54,5	84	42 30 25	14 10 9	28 20 16	114 157 209	40
65	214 206 185	76,1	2,9	70,3	102	56 42 32	19 15 11	37 27 21	224 345 443	62
80	245 226 204	88,9	3,2	82,5	115	48 45 33	16 15 11	32 30 22	141 139 185	81
100	291 268 245	114,3	3,6	107,1	146	75 63 51	25 21 17	50 42 34	104 125 156	133
125	272 248 222	141,3	4	133,3	168	63 50 48	21 17 16	42 33 32	216 259 324	188
150	282 256 228	168,3	4,5	159,3	196	76 60 40	28 20 14	48 40 26	253 298 373	263
200	255 236	219,1	5,9	207,3	226	50 44	16 19	34 29	247 296	356
250	265 246	273	6,3	260,4	279	50 42	16 14	34 28	309 371	556
300	289 278	323,9	7,1	309,7	331	60 45	20 15	40 30	222 285	774
350	299 278	355,6	8	339,6	364	60 45	20 15	40 30	246 317	946
400	299 278	406,4	8,8	388,8	413	60 45	20 15	40 30	283 364	1232
450	340 315 285	457,2	8,8	439,6	473	90 70 40	32 25 15	58 45 25	145 219 305	1597
500	342 317 286	508	8,8	490,4	523	80 50 40	26 18 15	54 32 25	245 294 350	1971
600	345 323 294	609,6	8	593,6	636	90 70 40	35 25 15	55 45 25	222 335 570	2856
700	348 325 295	711,2	8	659,2	739	90 70 40	35 25 15	55 45 25	292 460 585	3921
800	348 325 295	812,8	10	792,8	841	100 60 40	35 20 15	65 40 25	335 500 640	5135
900	362 322 304	914,4	10	894,4	942	100 60 40	35 20 13	65 40 27	378 548 793	6498
1000	374 345 318	1016	10	996	1044	100 70 45	35 23 15	65 47 30	421 610 799	8037
1200	380 358 310	1219	10	1199	1246	120 80 50	47 30 22	73 50 28	379 506 961	11576
