▶Giunto per scambiatori di calore tipo HE/C PN16

Giunto per scambiatori di calore tipo HE/C PN16

Giunto per scambiatori di calore tipo HE/C PN16

Materiali standard

• Soffietto e convogliatori: ASTM A 240 tp.321
• Manicotti: ASTM A 240 tp.304

Pressione di progetto: bar 12,6
Prova idraulica interna: bar 18,9
Temperatura di progetto: 280°C
N. cicli max in esercizio (classe a ISPESL): 1000 Codice di calcolo: EJMA
Compensatore omologabile ISPESL
Altre condizioni di progetto: 6,5 bar a 300°C
A richiesta senza convogliatore e totalmente in AISI 316L

Note
Nella tabella sono riportati i nostri compensatori standard, senza però rappresentare limite di costruzione. Garantiamo i nostri giunti per 1000 cicli.

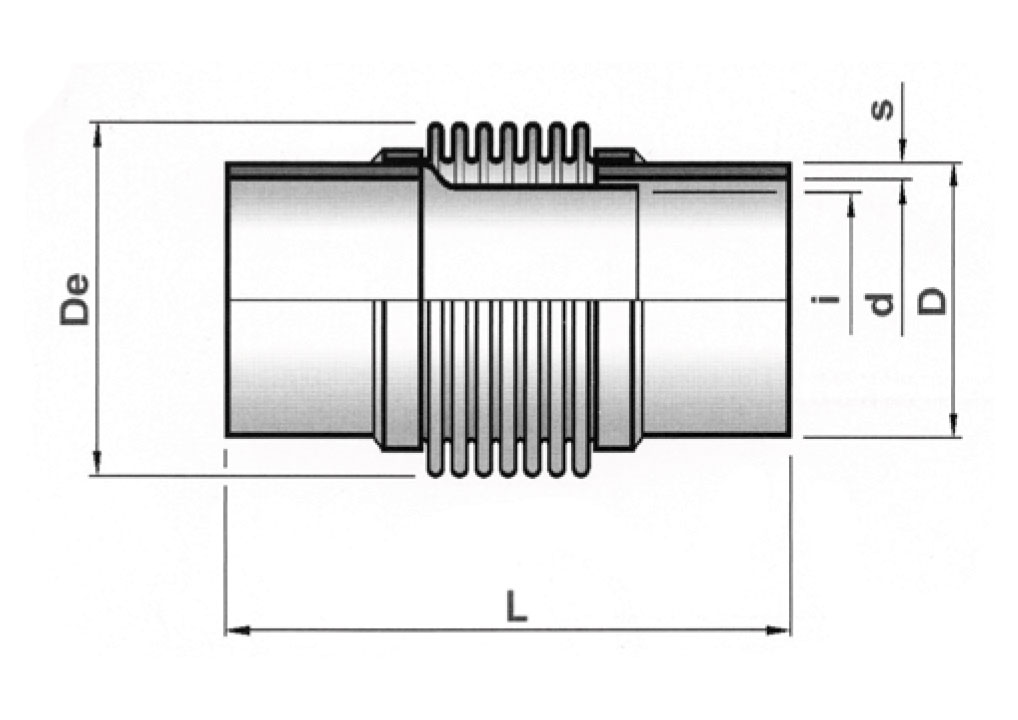

DN	L mm	D mm	s mm	d mm	i mm	De mm	Corsa / movement			Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm²	Peso Weight kg
DN	L mm	D mm	s mm	d mm	i mm	De mm	Tot. mm	+ mm	- mm	Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm²	Peso Weight kg
40	160	48,3	2,77	42,76	41	64,3	18	6	12	147	25	0,7
50	160	60,3	2,77	54,76	53	76,3	18	6	12	171	35	0,8
65	160	76,1	3,05	70	69	94	18	6	12	205	57	1,2
80	160	88,9	3,05	82,8	82	106,3	18	6	12	235	73	1,3
100	165	114,3	3,05	108,2	107	136,7	18	6	12	378	120	2
125	175	141,3	3,4	134,5	133	164,7	18	6	12	444	176	2,8
150	180	168,3	3,4	161,5	160	191,3	18	6	12	492	249	3,3
200	265	219,1	3,76	211,5	210	243,1	18	6	12	829	412	6,8
250	295	273	3,4	266,2	264	297	18	6	12	1024	629	8,7
300	305	323,9	3,96	316	313	355,9	16	4	12	908	897	12,6
