Data Sheet: A3-75

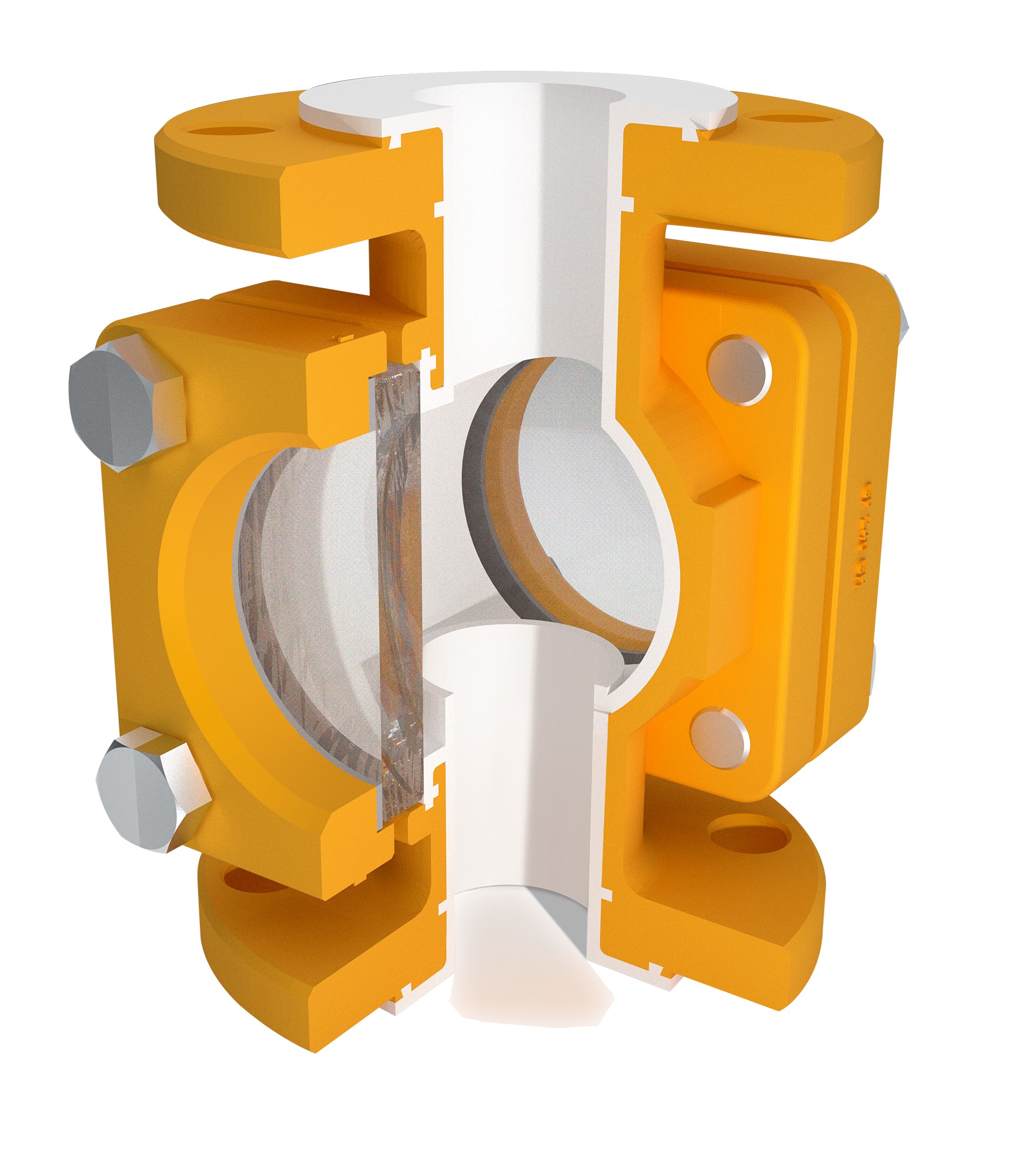

Spie visive in acciaio rivestite in PFA Design ASME B16.5 Classe 150

Standard

Caratteristiche

Design:

ASME/ANSI B16.5 Classe 150
Flange: 2 flange fisse

Range Misura:

DN 1” - DN 16”

Parti metalliche:

corpo: ASTM A 106 GR. B
flange: ASTM A 105
vetro: DIN 7080
Cast Steel: ASTM A216
Grade WCB

Rivestimento interno:

PFA

Guarnizione:

Diflex

Finitura Standard

vernice zincante
epossivinilica grigia

Fornibili a richiesta

DN	L mm	s ± 10% mm	Peso ca. kg
1"	89	3,5	3,8
1 1/4"	95	3,5	4,8
1 1/2"	102	4,0	6,3
2"	114	4,0	10,0
2 1/2"	127	4,5	14,5
3"	140	4,5	23,0
4"	165	5	39,0
5"	190	6	59
6"	203	6,0	83
8"	229	7	122
10"	280	7,5	166
12"	305	8	232
14"	357	8	320
16"	406	8	380

Specifiche tecniche dei prodotti Difline
