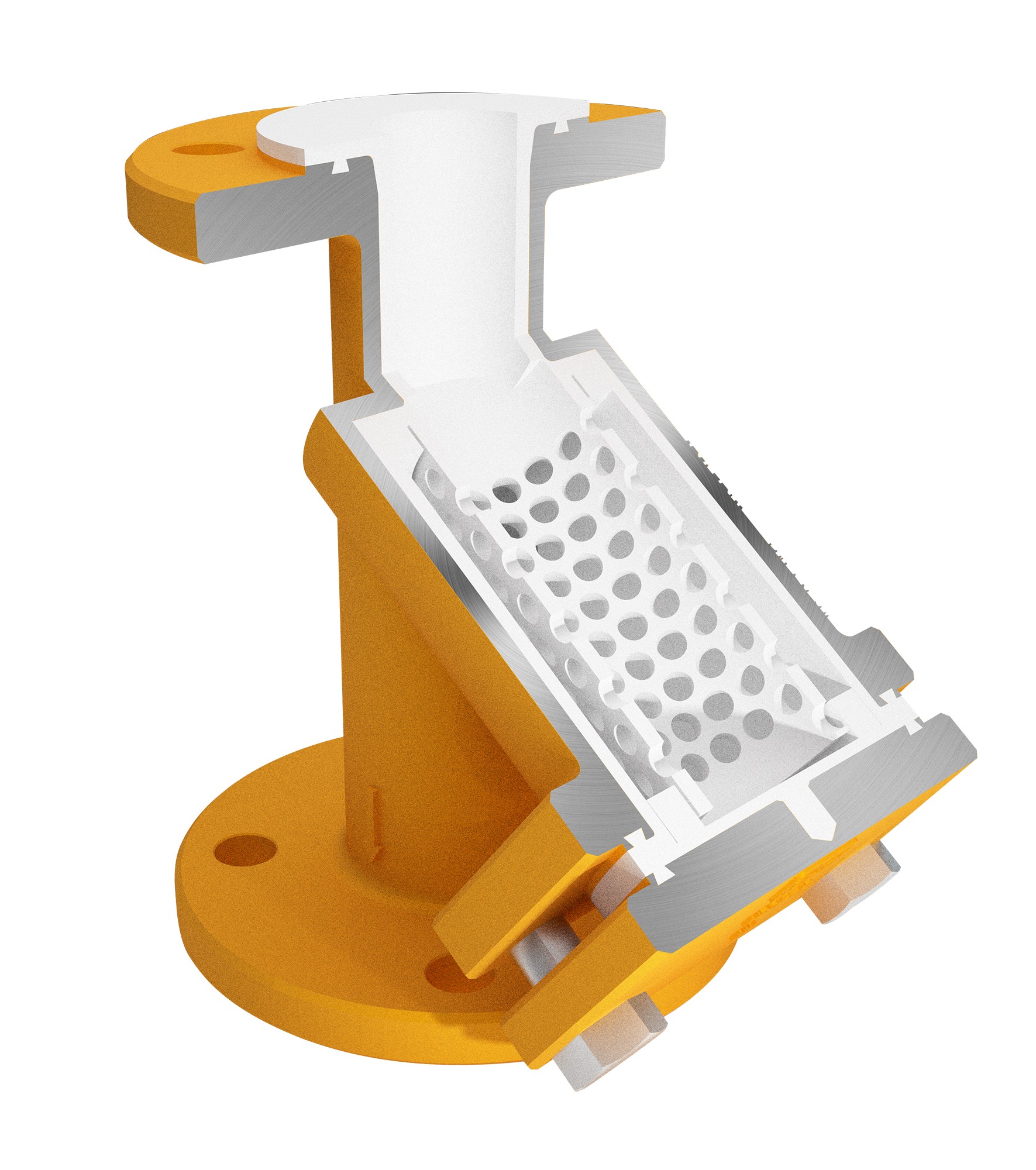

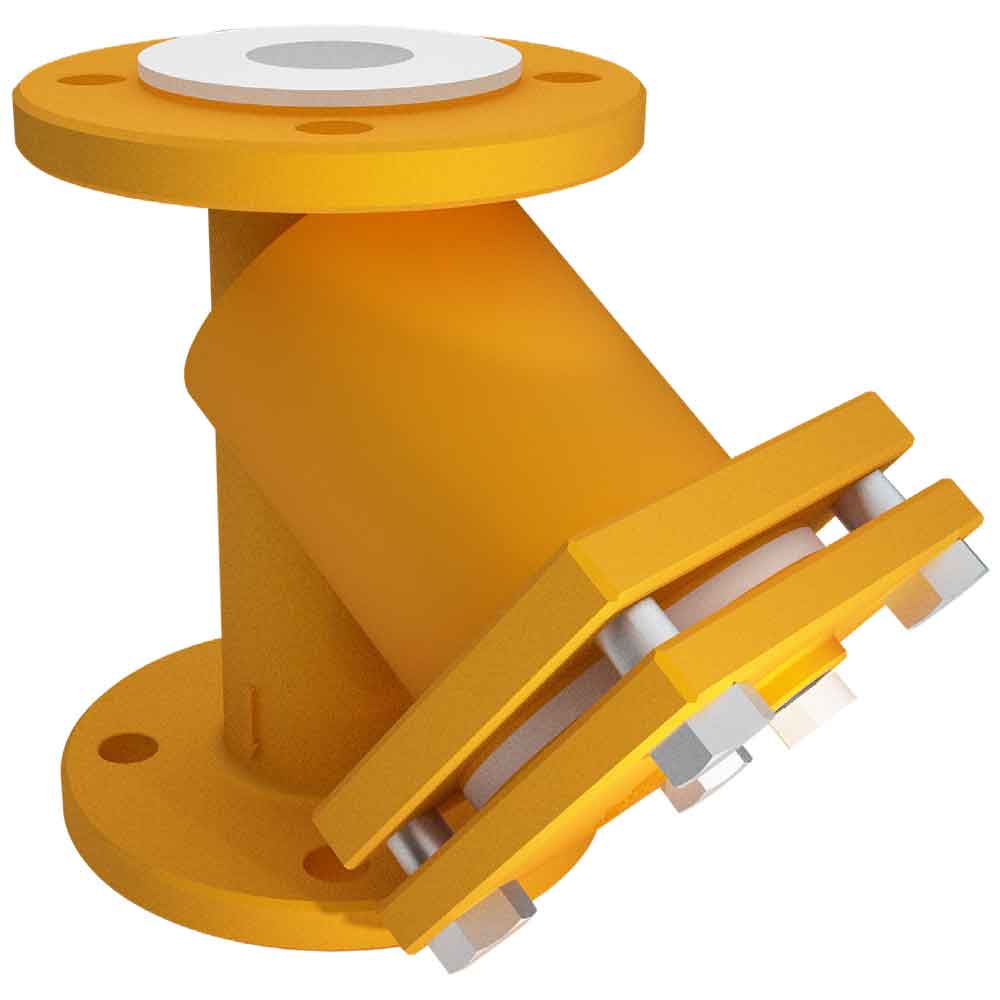

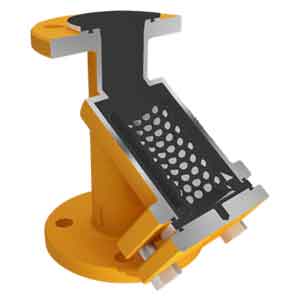

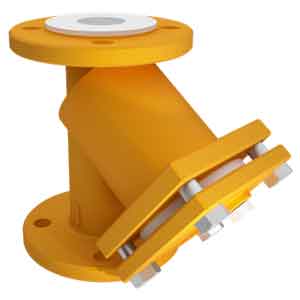

Filtri ad Y in acciaio rivestiti in PFA con cartuccia e retina in PTFE
Standard
Caratteristiche
|
Design:
ANSI B16,5 Cl. 150Flange: Fisse |
|
Range Misura:
DN 25 - DN 200Fino a DN 150 PN 16 Fino a DN 250 PN 10 |
|
Versione A:
corpo: P245 GH EN 10216-2flange: P235 GH EN 1092-1 |
|
Rivestimento interno:
PFA |
|
Rivestimento cartuccia filtro:
PTFE |
Finitura Standard
vernice zincante
epossivinilica grigia

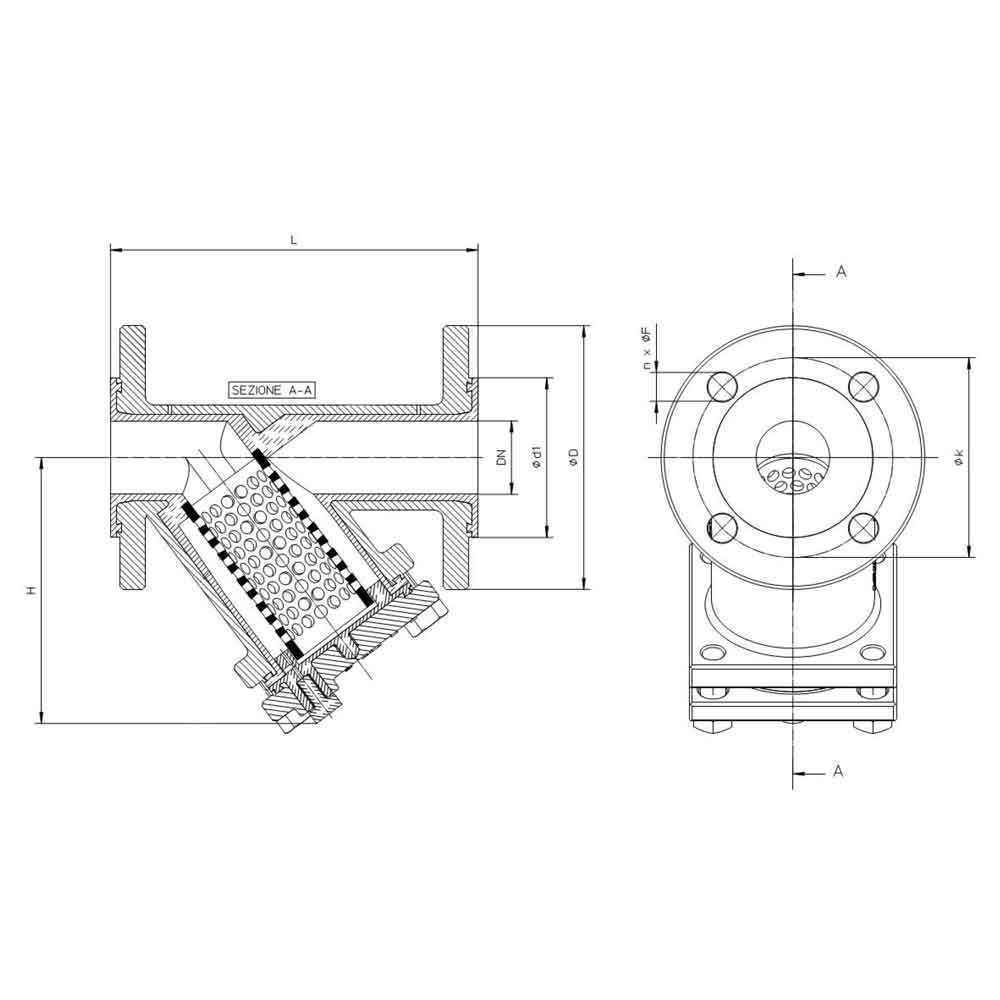

Technical Specification
| DN | L [mm] | H [mm] | D [mm] | k [mm] | d1 [mm] | n x ØF [num x mm] |
|---|---|---|---|---|---|---|
| 1" | 160 | 125 | 107,9 | 79,4 | 51 | 4 x 15,9 |
| 1 1/2" | 200 | 145 | 127 | 98,4 | 73 | 4 x 15,9 |
| 2" | 230 | 165 | 152,4 | 120,6 | 92 | 4 x 19 |
| 3" | 310 | 210 | 190,5 | 152,4 | 127 | 8 x 19 |
| 4" | 350 | 310 | 228,6 | 190,5 | 157 | 8 x 19 |
| 6" | 480 | 370 | 279,4 | 241,3 | 216 | 8 x 22,2 |
| 8" | 600 | 580 | 342,9 | 298,4 | 270 | 8 x 22,2 |
