Guarnizioni piane in Diflex per flange
- Data Sheet: C3-95
Guarnizioni piane in Diflex per flange EN 1092-01 e ANSI
Guarnizioni
Descrizione

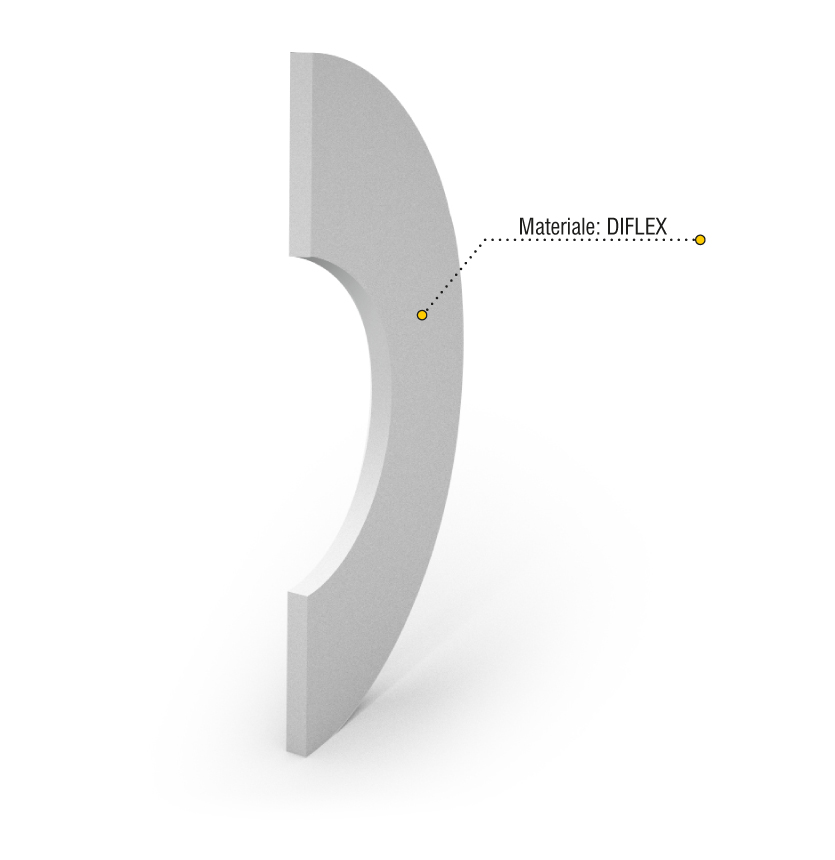

| Esempi d’impiego guarnizioni piane per flange di qualsiasi tipo, con o senza rigatura • guarnizioni piane, con incameratura, per attacchi rapidi ecc. Applicazioni Acidi, Alcali forti, Solventi, Catalizzatori, Aromatici, ecc. Industria alimentare, Farmaceutica, Chimica, Petrolchimica, ecc. • Temperatura di esercizio: -150° +260° C • Pressione di esercizio a temperatura ambiente: 80 bar • PxT: 12.000 (bar x C°) - pH: 0 ÷ 14 Purezza del prodotto per giunture Diflex Non vi sono controindicazioni all’utilizzo del DIFLEX per la produzione di articoli di prima necessità. |

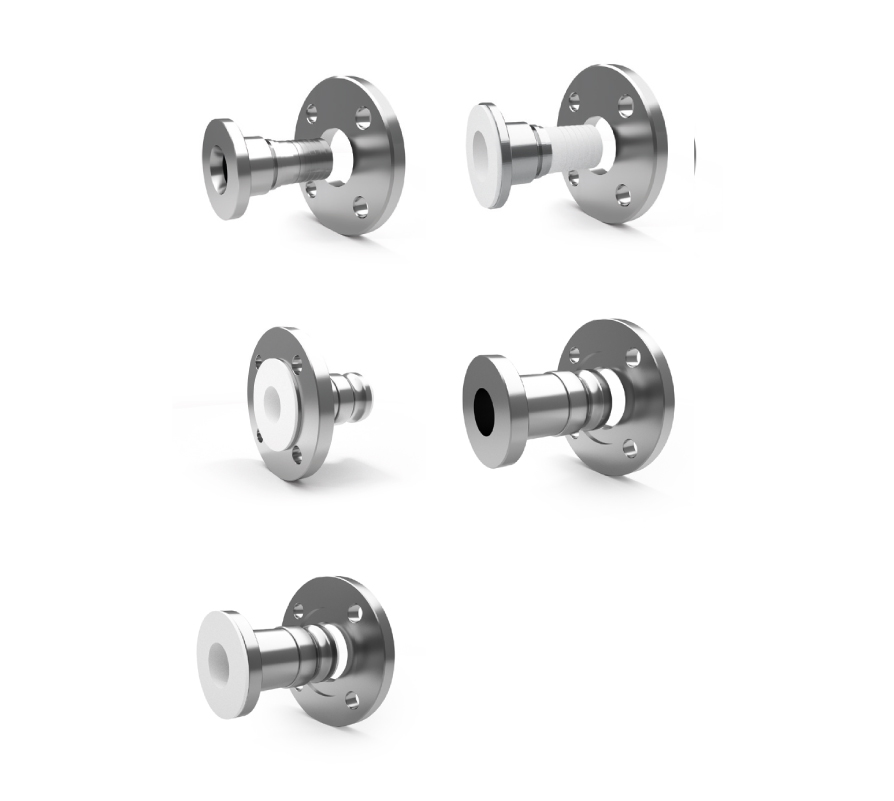

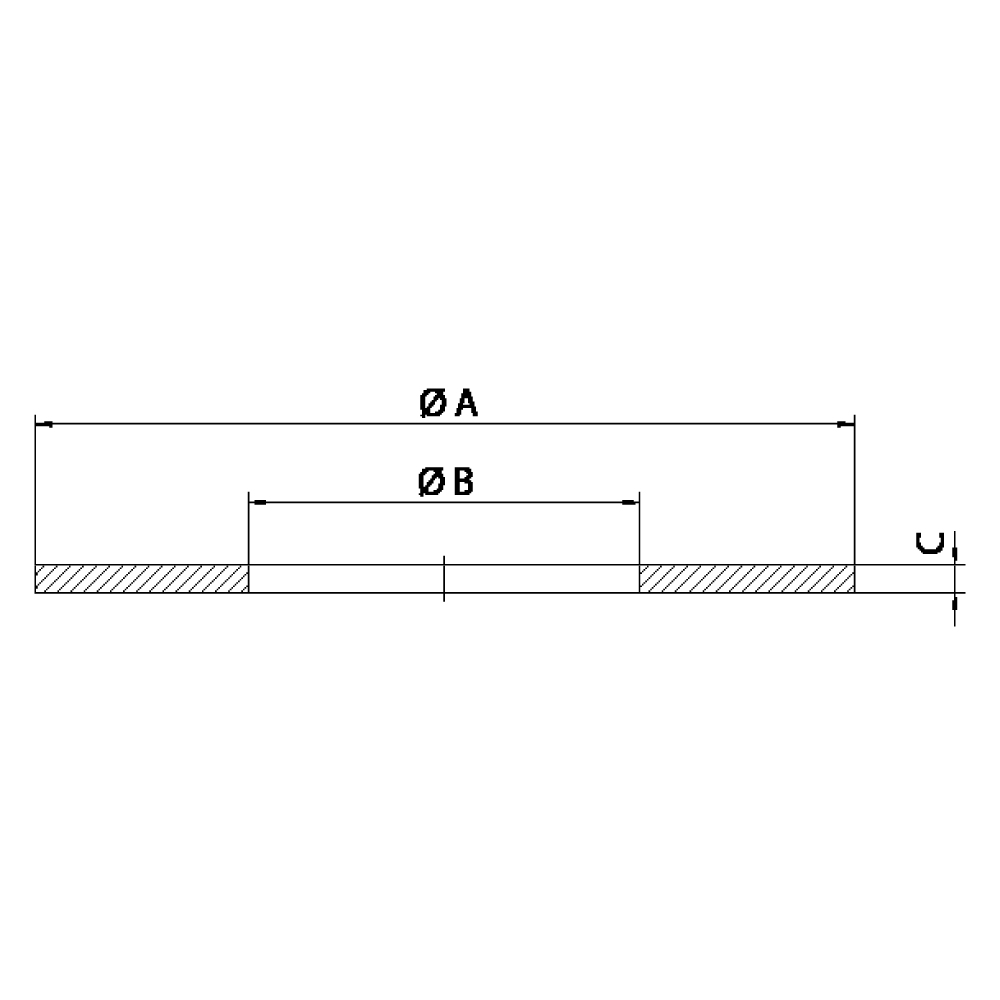

| Disegno tecnico | Guarnizioni di servizio per raccordi tipo: |
 |
 |
Scarica catalogo PDF
Dimensioni guarnizioni
| DN | Ø A DIN | Ø A ANSI | ØB | C |
|---|---|---|---|---|
| 15 - ½" | 45 | 35 | 15 | 3,96 |
| 20 - ¾" | 58 | 43 | 20 | 5,53 |
| 25 - 1" | 68 | 51 | 25 | 6,35 |
| 32 - 1 ¼" | 78 | 64 | 32 | 6,35 |
| 40 - 1 ½" | 88 | 73 | 40 | 6,35 |
| 50 - 2" | 102 | 92 | 50 | 6,35 |
| 65 - 2 ½" | 122 | 105 | 65 | 6,35 |
| 80 - 3" | 138 | 127 | 80 | 6,35 |
| 100 - 4" | 158 | 158 | 100 | 6,35 |
