Valvola a sfera Ansi Long Pattern Rivestita

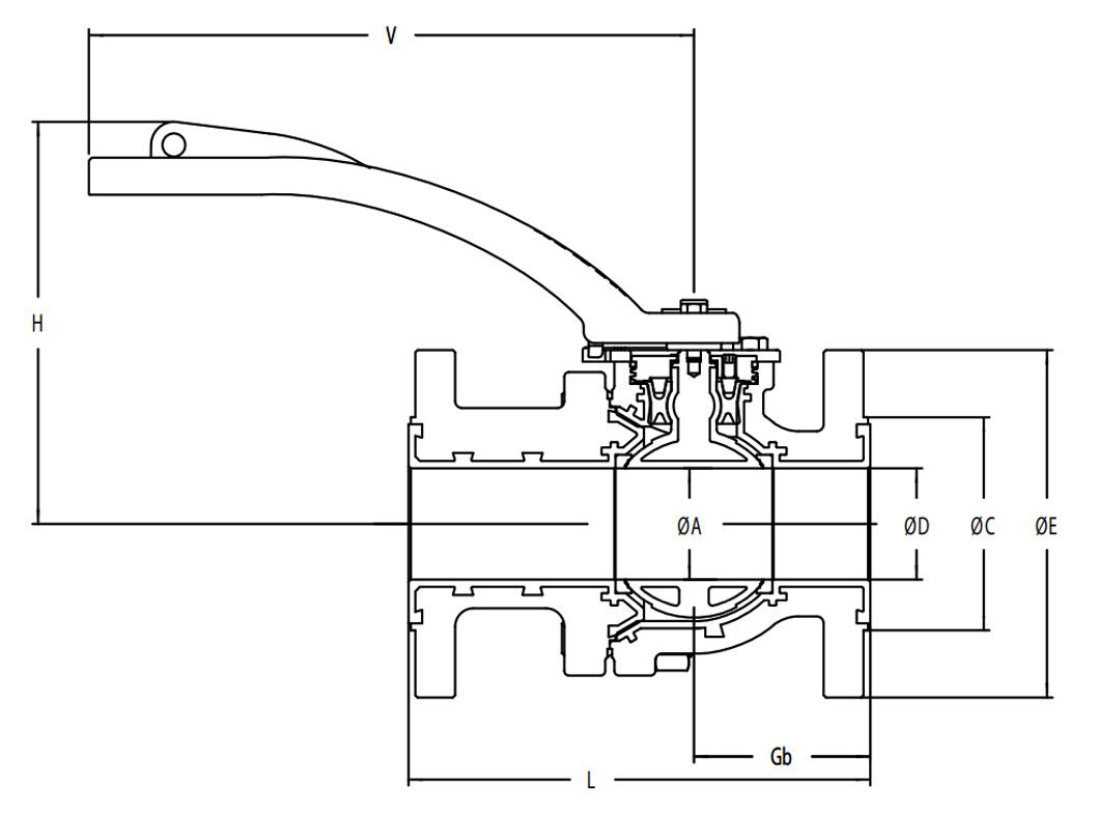

Dimensioni in pollici/mm

*Le valvole 1/2 “e 3/4” in ghisa duttile sono valvole di tipo lungo XLB 13
*Per le dimensioni delle valvole 1/2” e 3/4” in acciaio inossidabile contattare Diflon Technology
*I fori della flangia delle valvole 1/2” e 3/4” sono filettate in UNC 1/2”-13

Size	A		C		D		E		L		Gb		H		V		Weight		ISO 5211
	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	Ib	Kg
½''	0.91	23	1.38	35	0.59	15	3.50	89	5.12	130	2.05	52	5.51	140	6.69	170	8.6	3.9	F05
¾''	0.91	23	1.69	43	0.79	20	3.88	98	5.91	150	2.05	52	5.51	140	6.69	170	9.5	4.3	F05
1''	0.91	23	2.01	51	0.91	23	4.25	108	5.00	127	2.01	51	5.51	140	6.69	170	10.3	4.7	F05
1 ½''	1.46	37	2.87	73	1.46	37	5.00	127	6.50	165	2.64	67	7.20	183	10.47	266	20	9	F07
2"	1.85	47	3.62	92	1.85	47	6.00	152	7.00	178	2.95	75	7.52	191	10.47	266	26	11.6	F07
3"	2.95	75	5.00	127	2.95	75	7.50	191	8.00	203	3.39	86	8.50	216	13.78	350	51	23	F10
4"	3.82	97	6.18	157	3.82	97	9.00	229	9.00	229	3.86	98	9.53	242	13.78	350	81	37	F10
6"	5.71	145	8.50	216	5.71	145	11.00	279	10.50	267	4.65	118	10.67	271	13.78	350	130	59	F12

COEFFICIENTE DI FLUSSO
Size	1/2”	3/4”	1”	11/2”	2”	3”	4”	6”
Cv	12.6	35	57	213	295	670	1650	3440
Kv [m3/h]	10.9	31	49	184	255	580	1427	2976
