Raccordo LAS FL rivestita - Diflon F8

• Raccordo
• Guarnizione

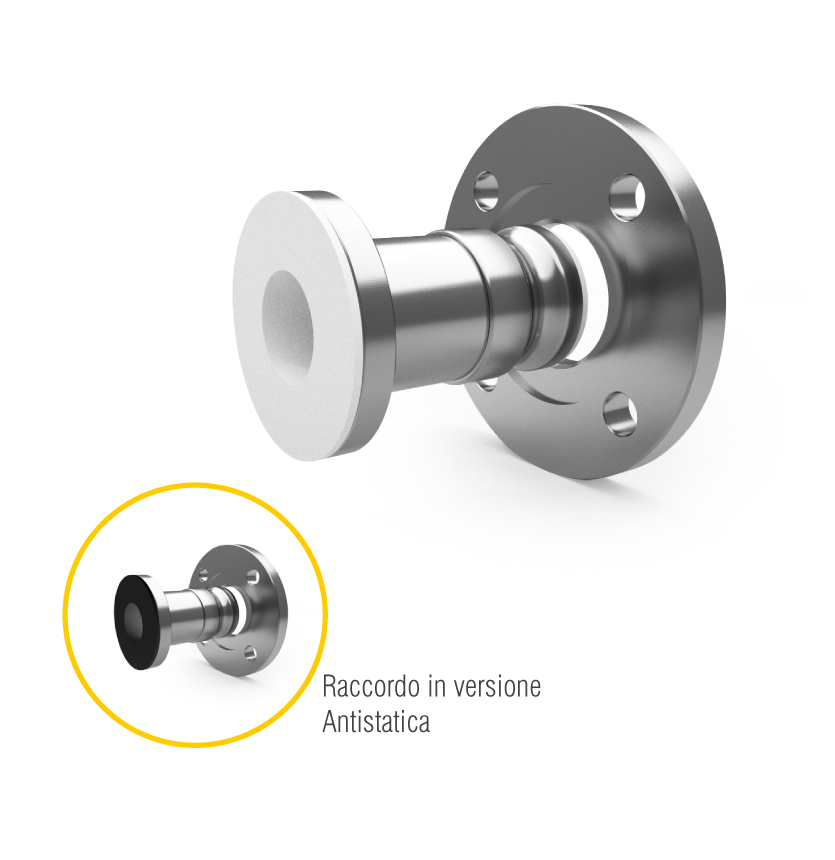

Raccordo

Scarica catalogo PDF

Descrizione

Il raccordo rapido viene fornito senza flangia di accoppiamento ed è utilizzato nelle industrie chimica, farmaceutica ed alimentare. Questa tipologia di raccordo si distingue per la celerità con cui è possibile collegare, in modo sicuro, le tubazioni flessibili ad apparecchiature e impianti. Il materiale di costruzione standard è AISI 316L/PFA e PFA antistatico. Il rivestimento interno assicura la resistenza contro quasi tutti gli agenti chimici, pH 0÷14, temperatura di progetto -40 °C ÷ 200 °C. La flangia può essere fornita secondo normativa e materiale richiesti del cliente.

Guarnizione

Scarica catalogo PDF

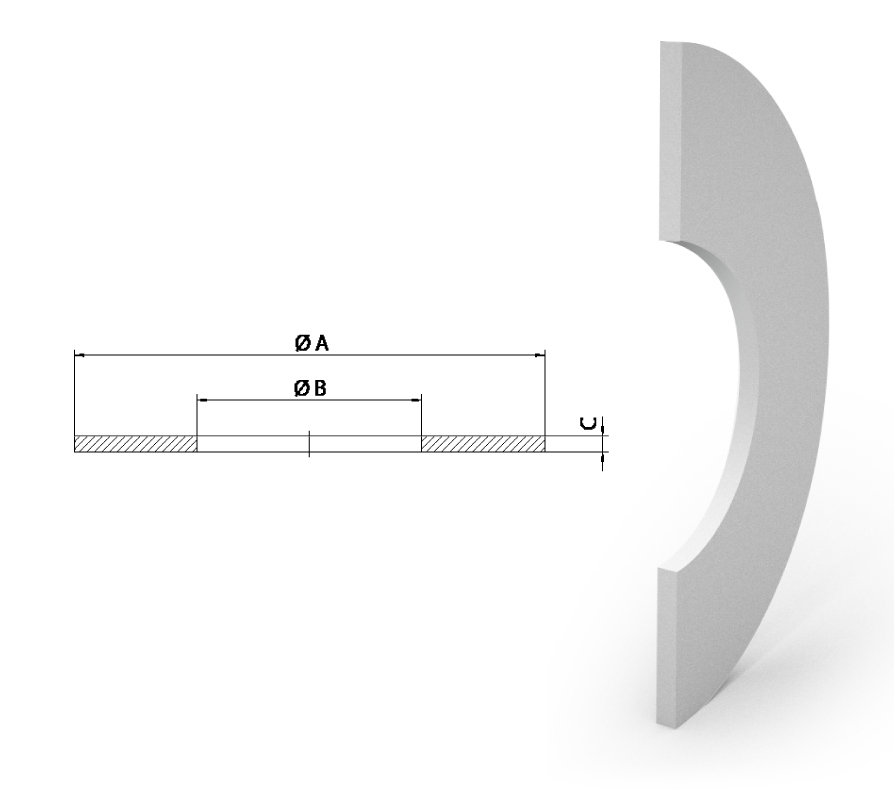

Guarnizione consigliata

Guarnizione piana in DIFLEX, resistente a tutti gli acidi e prodotti chimici, farmaceutici ed alimentari con temperature da -170 °C a +270 °C e pressioni fino a 50 bar.

DN	ØA	ØB	C
20 - ¾"	58	20	5,53
25 - 1"	68	25	6,35
32 - 1 ¼"	78	32	6,35
40 - 1 ½"	88	40	6,35
50 - 2"	102	50	6,35
65 - 2 ½"	122	65	6,35
80 - 3"	138	80	6,35
100 - 4"	158	100	6,35
