- Data Sheet: C1-23

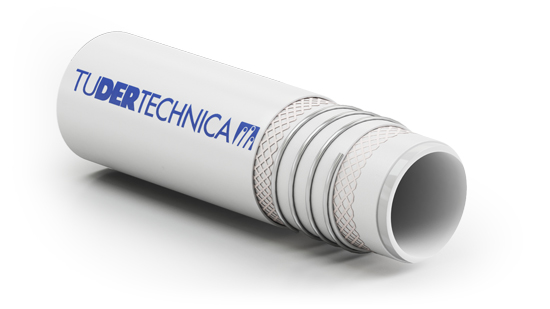

Tufluor® PTFE SIL / Tubo per aspirazione e mandata
Tubo per aspirazione e mandata di prodotti alimentari, cosmetici, farmaceutici, chimici e solventi, ad eccezione di trifluoruro di cloro, gas di cloro e di fluoro, ossigeno difluoride, phosgene ed alcali fusi (es. sodio). Particolarmente indicato nella industria chimica, cosmetica, farmaceutica, alimentare dove è necessario utilizzare tubazioni flessibili confezionate con elastomeri di alte prestazioni e ottime caratteristiche meccaniche e chimiche. Non adatto ad essere utilizzato come materiale da innesto ed impianto in esseri viventi. Non adatto per sangue o per altri fluidi umani. Descrizione Sottostrato Rinforzi Copertura Sterilizzazione Marcatura Caratteristiche tecniche |
Diametro interno | Diametro esterno | Lunghezza | Resistenza al vuoto | Pressione diesercizio | Pressione discoppio | Peso teorico | Raggio di curvatura | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[mm] | [in] | [mm] | [in] | [mt] | [ft] | [bar] | [psi] | [bar] | [psi] | [bar] | [psi] | [kg/mt] | [lbs/ft] | [mm] | [in] |
10 * | 0,39 | 21 | 0,83 | 10 | 32,5 | 0,9 | 13 | 10 | 150 | 40 | 600 | 0,36 | 0,24 | 35 | 1,38 |
13 | 0,50 | 24 | 0,94 | 10 | 32,5 | 0,9 | 13 | 10 | 150 | 40 | 600 | 0,47 | 0,31 | 45 | 1,77 |
19 | 0,75 | 30 | 1,18 | 10 | 32,5 | 0,9 | 13 | 10 | 150 | 40 | 600 | 0,61 | 0,41 | 70 | 2,76 |
25 | 1,00 | 36 | 1,42 | 10 | 32,5 | 0,9 | 13 | 10 | 150 | 40 | 600 | 0,76 | 0,51 | 90 | 3,54 |
32 | 1,25 | 43 | 1,69 | 10 | 32,5 | 0,9 | 13 | 8 | 120 | 32 | 480 | 0,93 | 0,62 | 120 | 4,72 |
38 | 1,50 | 50 | 1,97 | 10 | 32,5 | 0,9 | 13 | 7 | 105 | 28 | 420 | 1,26 | 0,84 | 140 | 5,51 |
50 | 1,97 | 62 | 2,44 | 10 | 32,5 | 0,9 | 13 | 7 | 105 | 28 | 420 | 1,60 | 1,07 | 180 | 7,09 |
63,5 | 2,50 | 79,5 | 3,13 | 10 | 32,5 | 0,9 | 13 | 6 | 90 | 24 | 360 | 2,69 | 1,80 | 320 | 12,60 |
75 | 2,95 | 91 | 3,58 | 10 | 32,5 | 0,9 | 13 | 5 | 75 | 20 | 300 | 3,24 | 2,17 | 380 | 14,96 |
100 | 3,94 | 117 | 4,61 | 10 | 32,5 | 0,9 | 13 | 4 | 60 | 16 | 240 | 5,06 | 3,39 | 580 | 22,84 |
