Valvole a 2 Vie in Esecuzione DIN PN 10-16 E PN 40
| • Estremità flangiate • Manovra a leva manuale o con riduttore manuale incluso • Attuatori disponibili su richiesta per tutti i modelli |
Dimensions in inches/mm

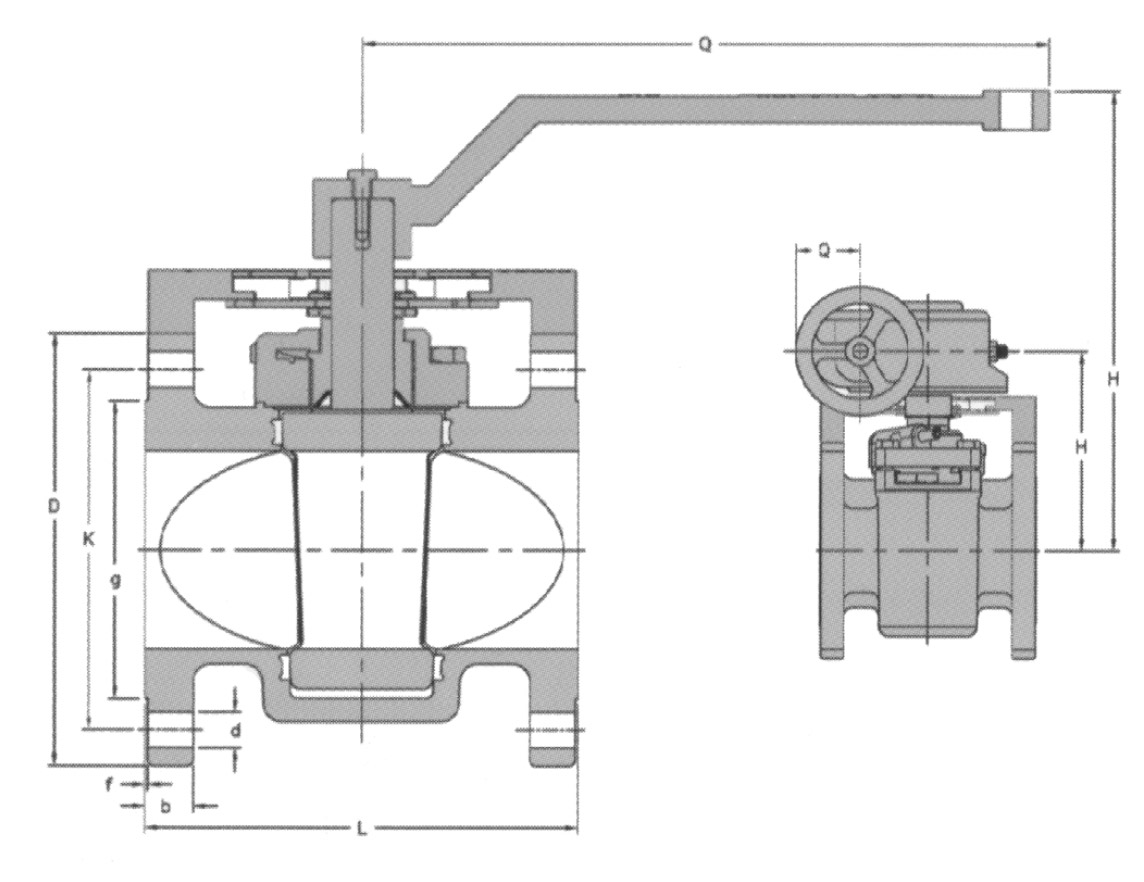

Dimensioni conformi a DIN EN 1092-1 e DIN EN 558-1 Riduttore manuale fornibile a richiesta sul modello DN 100, e di serie sui modelli DN 125 e DN 150 E = spazio richiesto per il rifacimento della boccola misurato come distanza dall’asse N = numero fori Due (2) fori sulla parte superiore delle flange sono dotati di filettatura metrica. Vedi colonna delle dimensioni viti. *Conformità a DIN EN 1092-2 (flange in ghisa) e DIN prEN 1092-3 (flange in lega di rame); le flange di questi modelli in esecuzione DN e PN possono essere forniti con quattro (4) fori. Ove si richiedano flange in acciaio con quattro (4) fori, la fornitura avviene previo accordo tra il produttore e l’acquirente.|
Dim. |
PN |
L mm |
H mm |
D mm |
K mm |
g mm |
b mm |
f mm |
d mm |
Q mm |
Peso kg |
E mm |
N # |
Taglia Bullone |
|
DN 15 |
16 & 40 |
130.00 |
145.00 |
95.00 |
65.00 |
45.00 |
16.00 |
2.00 |
14.00 |
210.00 |
- |
131.00 |
4 |
M 12 |
|
DN 20 |
16 & 40 |
150.00 |
145.00 |
105.00 |
75.00 |
58.00 |
18.00 |
2.00 |
14.00 |
210.00 |
- |
131.00 |
4 |
M 12 |
|
DN 25 |
16 & 40 |
160.00 |
145.00 |
115.00 |
85.00 |
68.00 |
18.00 |
2.00 |
14.00 |
210.00 |
- |
131.00 |
4 |
M 12 |
|
DN 32 |
16 & 40 |
180.00 |
176.00 |
140.00 |
100.00 |
78.00 |
18.00 |
2.00 |
18.00 |
262.50 |
- |
161.00 |
4 |
M 16 |
|
DN 40 |
16 & 40 |
200.00 |
176.00 |
150.00 |
110.00 |
88.00 |
18.00 |
2.00 |
18.00 |
262.50 |
- |
161.00 |
4 |
M 16 |
|
DN 50 |
16 |
230.00 |
195.00 |
165.00 |
125.00 |
102.00 |
18.00 |
2.00 |
18.00 |
419.10 |
- |
189.00 |
4 |
M 16 |
|
40 |
230.00 |
195.00 |
165.00 |
125.00 |
102.00 |
20.00 |
2.00 |
18.00 |
419.10 |
- |
189.00 |
4 |
M 16 |
|
|
DN 65 |
16 |
290.00 |
173.00 |
185.00 |
145.00 |
122.00 |
18.00 |
2.00 |
18.00 |
419.10 |
- |
217.00 |
8* |
M 16 |
|
40 |
290.00 |
173.00 |
185.00 |
145.00 |
122.00 |
22.00 |
2.00 |
18.00 |
419.10 |
- |
217.00 |
8 |
M 16 |
|
|
DN 80 |
16 |
310.00 |
173.00 |
200.00 |
160.00 |
138.00 |
20.00 |
2.00 |
18.00 |
419.10 |
- |
217.00 |
8 |
M 16 |
|
40 |
310.00 |
173.00 |
200.00 |
160.00 |
138.00 |
24.00 |
2.00 |
18.00 |
419.10 |
- |
217.00 |
8 |
M 16 |
|
|
DN 100 |
16 |
350.00 |
200.00 |
220.00 |
180.00 |
158.00 |
20.00 |
2.00 |
18.00 |
618.00 |
- |
270.00 |
8 |
M 16 |
|
40 |
350.00 |
200.00 |
235.00 |
190.00 |
162.00 |
24.00 |
2.00 |
22.00 |
618.00 |
- |
270.00 |
8 |
M 20 |
|
|
DN 125 |
16 |
325.00 |
303.00 |
250.00 |
210.00 |
188.00 |
22.00 |
2.00 |
18.00 |
184.20 |
- |
370.00 |
8 |
M 16 |
|
40 |
325.00 |
303.00 |
270.00 |
220.00 |
188.00 |
26.00 |
2.00 |
26.00 |
184.20 |
- |
370.00 |
8 |
M 24 |
|
|
DN 150 |
16 |
350.00 |
290.00 |
285.00 |
240.00 |
212.00 |
22.00 |
2.00 |
22.00 |
184.20 |
- |
370.00 |
8 |
M 20 |
|
40 |
350.00 |
290.00 |
300.00 |
250.00 |
218.00 |
28.00 |
2.00 |
26.00 |
184.20 |
- |
370.00 |
8 |
M 24 |
