Valvole a Maschio a Passaggio Totale in Esecuzione ANSI/ASME Classe 300 LBS

Valvole a Maschio a Passaggio Totale in Esecuzione ANSI/ASME Classe 300 LBS






Descrizione
Estremità flangiate
• Manovra a leva manuale o con riduttore manuale incluso
• Attuatori disponibili su richiesta per tutti i modelli
Download PDF

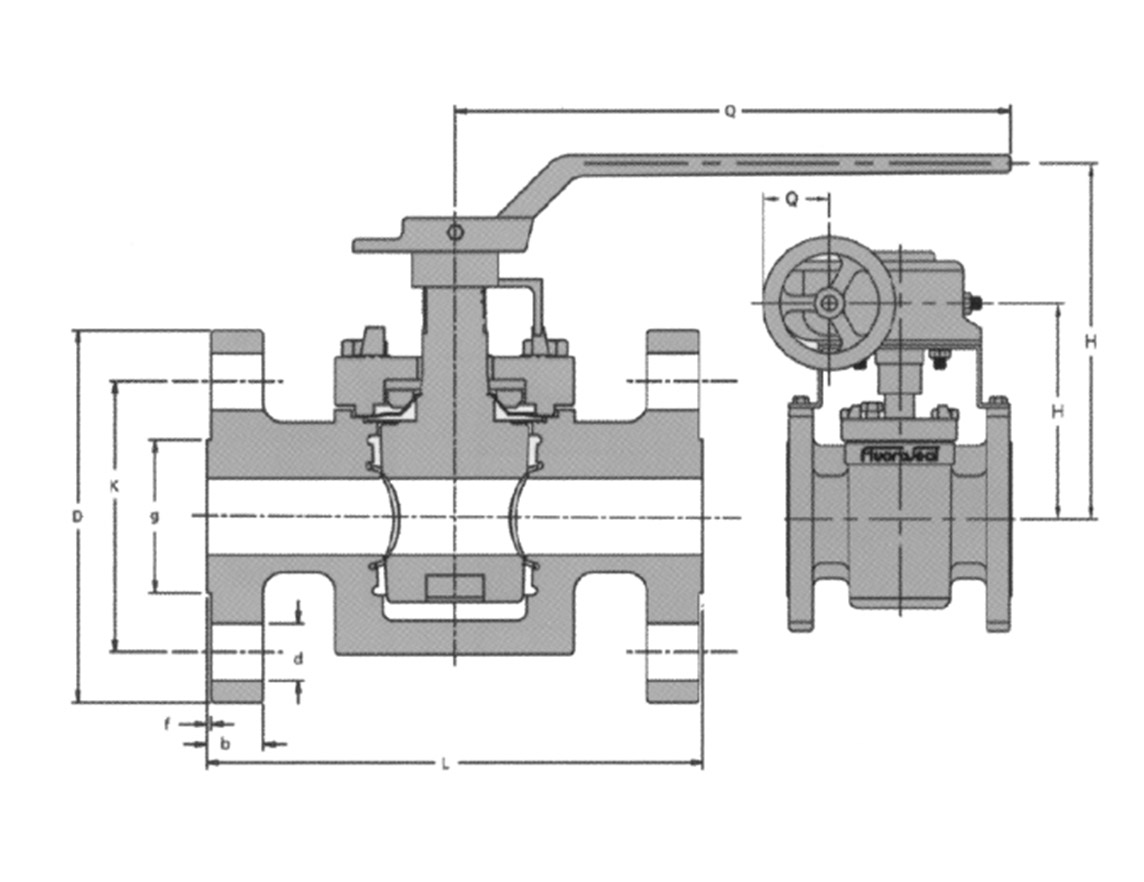

Dimensioni

E = spazio richiesto per il rifacimento della boccola misurato come distanza dall’asse EG = fornite con riduttore manuale incluso N = numero fori Due (2) fori sulla parte superiore delle flange sono dotati di filettatura UNC. Vedi colonna fori UNC.



Dim.



L



H



D



K



g



b



f



d



Q



Peso



E



N



Foro UNC



in



mm



in



mm



in



mm



in



mm



in



mm



in



mm



in



mm



in



mm



in



mm



kg



lbs



in



mm



#



1/2”



5.50



139.70



3.38



85.90



3.75



95.30



2.62



66.50



1.38



35.10



0.56



14.20



0.06



1.52



0.62



15.70



8.00



203.00



3.2



7



6.38



162.10



4



-



3/4”



6.00



152.40



-



-



3.75



95.30



3.25



82.60



1.69



42.90



0.62



15.70



0.06



1.52



0.75



19.10



-



-



-



-



-



-



4



-



1”



6.50



165.10



5.06



128.6



4.88



124.00



3.50



88.90



2.00



50.80



0.69



17.50



0.06



1.52



0.75



19.10



14.25



362.00



-



-



5.75



146.10



4



-



11/2”



7.50



190.50



5.81



147.50



6.12



155.40



4.50



114.30



2.88



73.20



0.81



20.60



0.06



1.52



0.88



22.40



16.50



419.00



-



-



6.88



174.80



4



-



2”



8.50



215.90



9.25



235.00



6.50



165.10



5.00



127.00



3.62



91.90



0.88



22.40



0.06



1.52



0.75



19.10



23.63



600.00



-



-



7.20



182.90



8



-



3” EG



11.13



282.70



9.25



235.00



8.25



209.60



6.62



168.10



5.00



127.00



1.12



28.40



0.06



1.52



0.88



22.40



23.63



600.00



-



-



7.75



196.90



8



-



4” EG



12.00



304.80



11.00



279.40



10.00



254.00



7.88



200.20



6.19



157.20



1.25



31.80



0.06



1.52



0.88



22.40



9.75



248.00



-



-



10.48



266.20



8



-



6” EG



22.00



558.80



-



-



12.50



317.50



10.62



269.70



8.50



215.90



1.44



36.60



0.06



1.52



0.88



22.40



-



-



-



-



13.25



336.60



12



-



8” EG



27.00



685.80



17.81



452.50



15.00



381.00



13.00



330.20



10.62



269.70



1.62



41.10



0.06



1.52



1.00



25.40



13.75



349.00



-



-



17.13



435.10



4



7/8” - 9



10” EG



18.00



457.20



14.91



378.74



17.50



444.50



15.25



387.35



12.75



323.85



1.81



45.97



0.06



1.52



1.13



28.58



9.85



250.19



-



-



21.13



536.70



16



-
