Compensatori assiali flangiati tipo FA PN6

Compensatori assiali flangiati tipo FA PN6

Materiali standard

• Soffietto: ASTM A 240 tp.321
• Manicotti: UNI 2276: Fe 410 B, ASTM A 105

Note
Nella tabella sono riportati i nostri compensatori standard, senza però rappresentare limite di costruzione. Garantiamo i nostri giunti per 1000 cicli.

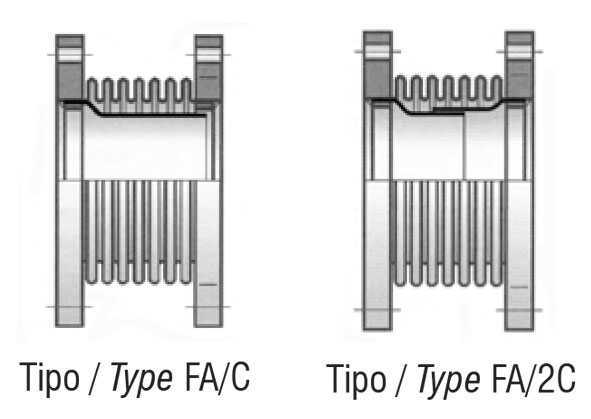

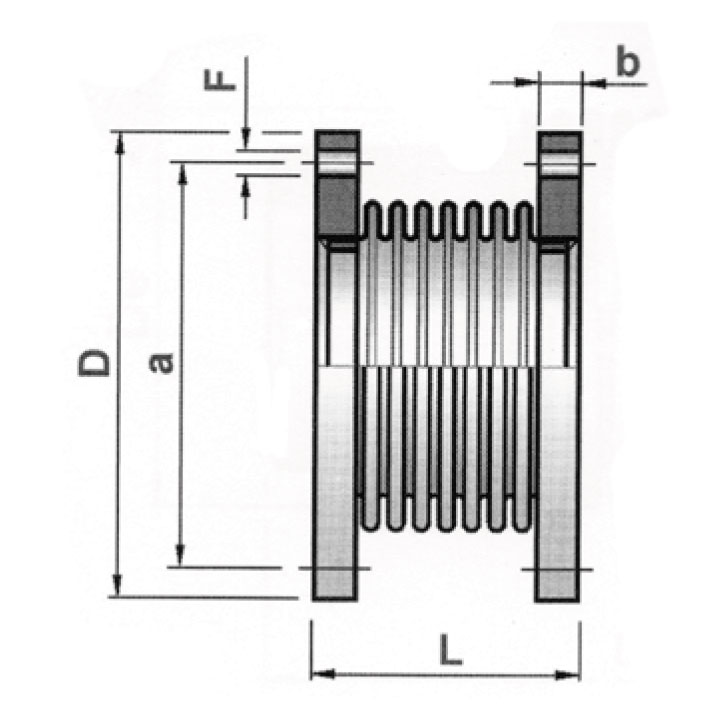

DN	L mm	D mm	b mm	a mm	N° x F N°x mm	Corsa / movement			Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm²
DN	L mm	D mm	b mm	a mm	N° x F N°x mm	Tot. mm	+ mm	- mm	Rigidezza Assiale Axial spring rate +/- 20% N/mm	Area Media Media Area cm²
40	113 97 82	130	14	100	4x14	39 31 25	13 10 9	26 21 16	102 128 171	28
50	126 101 84	140	14	110	4x14	39 30 23	13 10 8	26 20 15	114 157 209	40
65	132 124 103	160	14	130	4x14	54 48 39	18 16 13	36 32 26	224 249 321	62
80	141 122 100	190	16	150	4x14	55 43 33	18 14 11	37 29 22	111 139 185	81
100	177 154 131	210	16	170	4x18	75 63 51	25 21 17	50 42 34	104 125 156	133
125	190 166 140	240	18	200	8x18	66 57 45	22 19 15	44 38 30	216 259 324	188
150	204 178 150	265	20	225	8x18	69 54 48	23 18 16	46 36 32	253 304 380	263
200	190 171	320	22	280	8x18	50 42	16 14	34 28	247 296	356
250	194 175	375	24	335	12x18	50 42	16 14	34 28	309 371	556
300	163 139	440	24	395	12x22	51 40	17 14	34 26	384 493	774
350	167 143	490	26	445	12x22	51 40	17 14	34 26	245 547	946
400	171 147	540	28	495	16x22	48 40	16 14	32 26	486 625	1232
450	200 170 125	595	28	550	16x22	90 70 40	32 25 15	58 45 25	145 219 305	1597
500	235 170 125	645	30	600	20x22	80 50 40	26 18 15	54 32 25	245 294 350	1971
600	240 200 150	755	30	705	20x25	90 70 40	35 25 15	55 45 25	222 335 570	2856
700	230 160 110	860	32	810	24x25	90 70 40	35 25 15	55 45 25	292 460 585	3921
800	270 230 110	975	34	920	24x30	100 60 40	35 20 15	65 40 25	335 500 640	5135
900	270 200 110	1075	36	1020	24x30	100 60 40	35 20 13	65 40 27	378 548 793	6498
1000	280 230 120	1175	36	1120	28x30	100 70 45	35 23 15	65 47 30	421 610 799	8037
1200	315 240 190	1405	38	1340	32x33	120 80 50	47 30 22	73 50 28	379 506 961	11576
